+ LED(Light Emittig Diode)란?

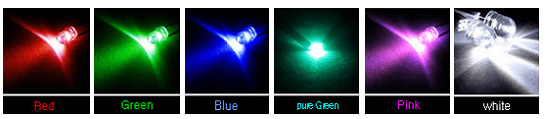

LED(Light Emittig Diode)빛을 발하는 반도체 소자 발광다이오드를 말하는 것으로 red,green,blue,yellow의 다양한 발광색상으로 각종전자제품류와 게기판등에 활용되고 있다.
다이오드가 발광하는 원리는 전류를 보내면 전자가 일정한 파장으로 튀어 나오는 현상이라
할 수 있고 전기신호를 빛의신호로 변환하는 신호이다.

LED는 약 50,000시간 이상의 반영구적인 수명과 저소비전력으로 광고간판, 자동차점멸램프,
브레이크램프, 교통신 호등, 조명 디스플레이등 여러곳에 응용되고 있는 첨단소자이다.

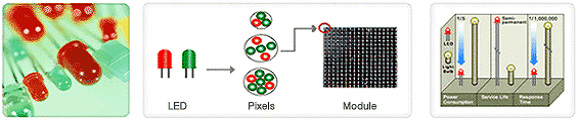

+ 모듈

모듈은 일반적으로 정사각형으로 구성되어 가로16개 * 세로16개 즉 256개의 LED DOT로 구성되며
한글 모음, 자음으로 완성된 문자 1자가 표현되며 여러 MODULL을 연결하여 LED전광판을 제작한다. 모듈의 외형크기도 용도에 따라 64mm부터 1000mm까지 다양하나 크기에 관계없이 1모듈에는 256개의 DOT로 구성되며 한글 1문자가 표현된다 (DOT 크기에 따라 모듈 크기가 달라진다) 즉, 세로1단 가로 8개의 전광판에는 한글 8자가 한번에 표현되며 세로2단 가로8 개의 전광판에는 상단에8자 하단에 8자 합계 16자의 문자를 표현한다.




 + 실내용
MODULE은 표면이 평면인 S,M,D TYPE과, C,O,B TYPE( Chip On Board)으로 좌우 가시각도가 넓은 반면 직사광선 또는 간접 영향 등에 빛이 치명적으로 약해진다. 주로 64mm,96mm,128mm 등이 있으며 최근에는 보다 밝은 S,M,D TYPE (Surface Mount Device)이 주로 사용되고 C,O,B TYPE은 잘 사용하지 않고 있다

+ 실외용
MODULL은 태양광선에서도 선명하게 보일수 있도록 Lamp Type을 사용한다.. 일반적으로 200mm, 240mm, 320mm,420mm,480mm등을 사용하고 있으며 용도에 따라 500mm~1000mm 모듈도 조립하여 제작한다.
